双系统 / 分层架构原理专题:频率、层级与梯度三种"解耦"
这是一篇横切分析页:不复述单模型细节,而是把 GR00T N1、Helix、Gemini Robotics、π0/π0.5/π0.6、WALL-OSS 放在同一张桌子上,回答三个常被混为一谈的问题——为什么要拆成两套?拆的到底是什么(频率 / 语义层级 / 梯度)?哪些模型其实并不算"双系统"? 各模型的内部机理与数字一律回链对应细读。

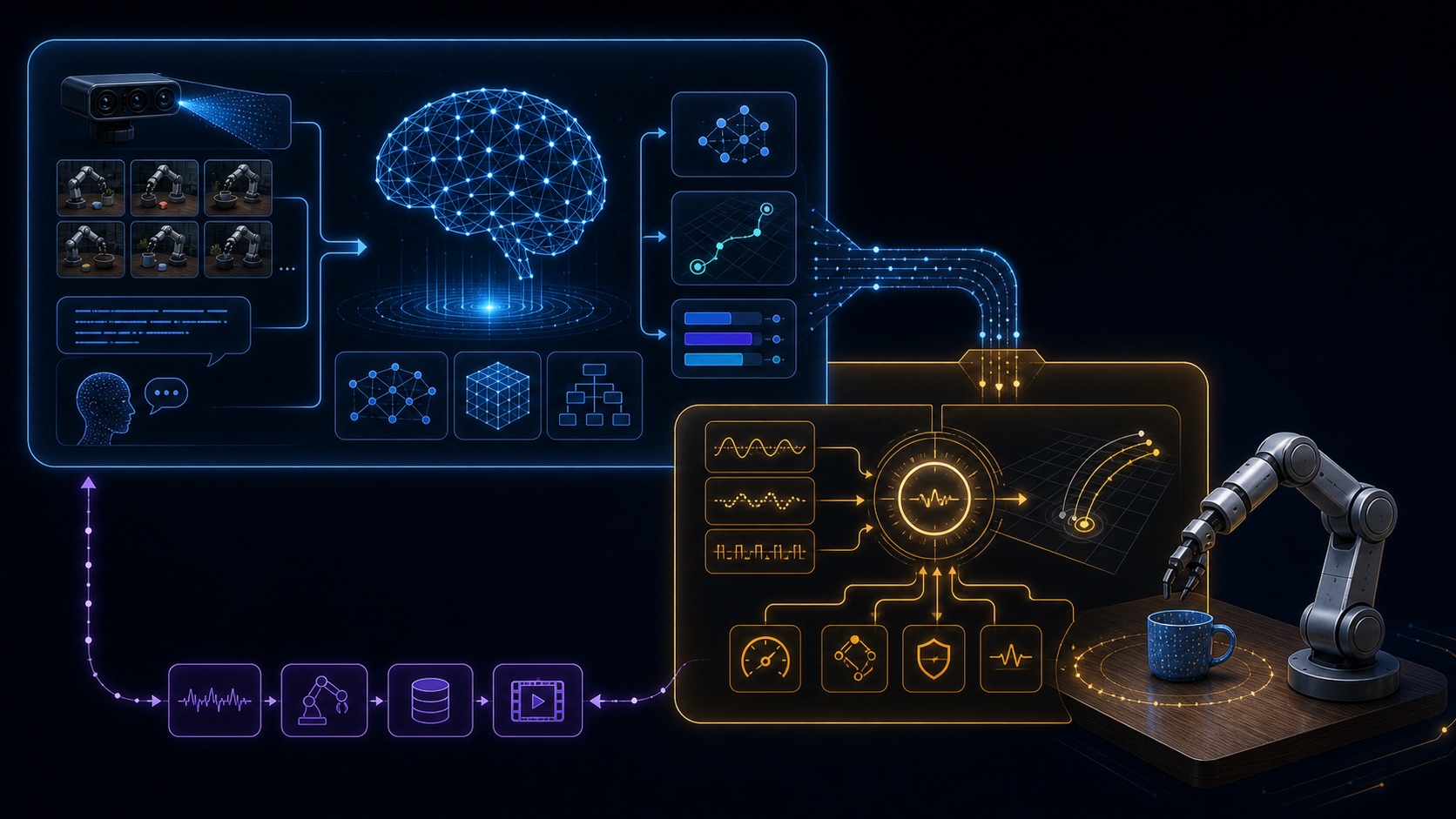

读图方式:慢系统承载语义和任务理解,快系统承载高频连续控制;中间接口可以是隐向量、子任务、动作先验或梯度隔离。
① 为什么需要"双系统":频率解耦动机
把一个 VLA 拆成"慢推理 + 快控制"两套,最根本的驱动力是一个物理上的频率冲突:
- 承载世界知识与语言理解的大 VLM 推理慢:互联网预训练的视觉-语言主干参数动辄数 B,单次前向在 GPU 上只能跑到十 Hz 量级(GR00T N1 的 Eagle-2 VLM 在 L40 上约 ~10 Hz,详见 groot-n1.md;Helix 的 7B System 2 为 7–9 Hz,见报告 §2.3)。
- 接触丰富的灵巧操作需要高频闭环:手指、末端轨迹的实时连续控制通常要百 Hz 量级(Helix System 1 为 200 Hz,GR00T N1 的 DiT 闭环达 120 Hz)。
⚠️ 频率数字均来源不同、口径各异(自评为主),见下方对比表逐格标注;主报告 §术语表把这一动机概括为"慢速 VLM 负责理解推理(System 2,~7–10 Hz),快速控制器负责实时连续动作(System 1,~200 Hz)"(glossary.md)。
单一模型若想同时"想得对"(大模型语义)与"动得快"(高频控制),会被最慢的那一环卡住。双系统的本质,就是让两条对频率要求截然相反的计算路径各跑各的——慢系统低频更新语义意图,快系统高频消费该意图生成动作,中间用某种接口异步衔接。这是 Kahneman"快/慢思考"在机器人上的工程映射(GR00T N1 明确引用此灵感,见 groot-n1.md §2)。
注意:这里的"双系统"在文献里有两个相邻但不等价的动机——频率(本节)与语义层级(下文 ③)。很多模型同时具备两者,但二者并非同一回事,这正是混淆的根源。
② 跨系统对比大表
口径说明:频率数字来源各异、几乎全为厂商/作者自评 ⚠️;接口与梯度回传方式取自各自细读对架构的描述。禁止跨行横比频率(测试硬件、口径不同)。一手未给定量处标"待核"。
| 模型 | System 2(主干 / 频率) | System 1(控制器 / 频率) | 两者接口 | 梯度是否回传主干 | 异步 / 同步 | 细读 |
|---|---|---|---|---|---|---|
| GR00T N1 | Eagle-2 VLM(SmolLM2+SigLIP-2),~1.34B;~10 Hz ⚠️ | DiT 流匹配动作头,16 步块;闭环 ~120 Hz ⚠️ | 隐向量:VLM 视觉-语言 token 经 cross-attention 注入 DiT | 回传(端到端联合训练) | 文中按"双系统"设计但端到端联合优化;部署可异步 | groot-n1.md |
| Helix | 7B 开放权重 VLM;7–9 Hz ⚠️ | 80M cross-attention encoder-decoder Transformer;200 Hz ⚠️ | 隐向量:S2 隐语义喂给 S1 | 待核(新闻稿未明确训练耦合细节) | 设计上 S2 慢 / S1 快,典型异步双频率 | helix.md |
| Gemini Robotics | 云端 backbone(Gemini-ER 蒸馏版);query→resp <160ms ⚠️ | 本机 action decoder 小模型;端到端 ~250ms,等效 50 Hz ⚠️ | 隐向量:云端语义输出 → 本机 decoder 解成 action chunk | 待核(主干闭源,训练耦合未公开) | 物理拆分 + 异步:本机展开 chunk 时异步发起下次云端 query | gemini-robotics.md |
| π0(动作专家) | VLM 主干(PaliGemma 系) | 独立 action expert(流匹配连续动作块) | 同一 Transformer 内的 MoE / 双权重:动作 token 走独立专家权重 | 回传(同一前向、联合训练) | 同步(单模型一次前向);非频率解耦 → 见 ④ 辨析 | pi0.md |
| π0.5(分层) | 同一 VLM 主干,高层自回归出语言子任务 | 同一主干内的 action expert,以 | 语言子任务(显式自然语言中介)+ 主干内动作专家权重 | 回传(单 Transformer,两阶段联合训练) | 高层低频规划 + 底层高频(50 Hz)执行;语义分层为主 | pi05.md |
| π0.6(知识隔离) | Gemma3-4B + SigLIP-400M;离散动作 token + 网络数据训练 | 860M 流匹配动作专家(连续) | 主干内 prefix / 注意力;动作专家 attend 主干激活 | 不回传(stop-gradient) ← 这是 KI 的定义性特征 | 单模型;梯度维度隔离而非频率/部署隔离 → 见 ③ | pi06.md |
| WALL-OSS | Qwen2.5-VL 主干(论文 3B / 工程约 4B),紧耦合 MoE | 同一主干的 Flow Head(Action FFN);无独立第二网络 | 单一可微前向(Unified Cross-Level CoT):指令→CoT→子任务→连续动作 | 回传(Integration Phase 2 解冻联合优化) | 单模型 Uni-CoT,非双系统 → 见 ④ 反例 | wall-oss.md |
📌 读表提示:同样写着"System 2 / System 1",GR00T N1 与 Helix 是真·频率解耦的两套网络;而 π0 的"动作专家"、WALL-OSS 的"Flow Head"其实是同一主干内的不同权重/输出头,并不构成独立的慢/快两系统——下文 ④ 专门辨析。
③ 三种"解耦"方式辨析:频率 vs 层级 vs 梯度
"双系统""分层""知识隔离"在很多二手讨论里被当成同义词,但它们解耦的对象不同,完全可以正交叠加。把三者拆清楚是理解这一族架构的关键。
① 双系统 = 频率解耦。 关心的是"慢的东西和快的东西不能在同一条流水线上跑"。判据:是否存在两套以不同频率运行的网络,慢的产出意图、快的高频消费。GR00T N1(~10 Hz / ~120 Hz)、Helix(7–9 Hz / 200 Hz)、Gemini Robotics(云端 <160ms / 本机 50 Hz)是典型。注意频率解耦不必然要求语义分层——理论上慢系统可以只输出一个隐向量,不一定显式拆出"子任务"。
② 分层 = 语义层级解耦。 关心的是"先决定做什么(high-level),再决定怎么做(low-level)"。判据:是否存在显式的语义中介把长程指令翻译成当前子目标。π0.5 最纯粹——高层用自回归输出自然语言子任务(如"pick up the plate"),底层 action expert 只以该子任务为条件(pi05.md)。分层不必然要求频率/网络分离:π0.5 的高层与底层其实是同一个 Transformer 主干,靠概率分解
③ 知识隔离 = 梯度解耦。 关心的是"训练时别让连续控制的梯度污染预训练 VLM 的语义知识"。判据:动作专家的梯度是否被 stop-gradient 切断、不回传主干。这是 π0.6 的 Knowledge Insulation 的定义性特征(pi06.md §3):VLM 主干只用离散动作 token + 网络数据训练,连续流匹配专家的梯度不回流。它既不是频率拆分(仍是单模型一次前向),也不是语义分层(可与分层并存),而是纯粹的训练期梯度治理。
三者关系:正交,可叠加。 π0.6 同时具备 ②(承袭 π0.5 的语言子任务分层)与 ③(KI 梯度隔离),但在部署上并非 ① 的"两套不同频率网络"。GR00T N1 具备 ①(频率)且部分具备 ②(VLM 语义→DiT 动作),但不做 ③(梯度端到端回传)。一句话对照:
| 解耦方式 | 拆的对象 | 判据 | 典型 |
|---|---|---|---|
| 双系统(频率) | 运行频率 | 两套网络以不同 Hz 运行 | GR00T N1、Helix、Gemini Robotics |
| 分层(层级) | 语义抽象 | 是否有显式高层子目标中介 | π0.5(语言子任务)、π0.6 |
| 知识隔离(梯度) | 训练梯度流向 | 动作专家梯度是否 stop-gradient | π0.6 / KI、π0.7(沿用 KI) |
π0.5 自己用"两阶段训练(先离散统一→再上流匹配)"在时间维度缓解离散/连续冲突;π0.6 的 KI 则用 stop-gradient 在梯度维度更彻底地解决——两者动机一致但手段不同(pi06.md §3.2 对此有明确对照)。
④ 边界与反例:哪些其实不算"双系统"
横切看下来,"双系统"是个被滥用的标签。两个最该辨析的边界:
反例 1:WALL-OSS 是单一 MoE 模型,而非双系统
WALL-OSS 明确反其道而行:它不拆慢/快两套网络,而是用 Unified Cross-Level CoT 把"指令推理 → 子目标分解 → 细粒度动作合成"压进同一个可微前向、同一个 Qwen2.5-VL 主干(wall-oss.md §2.2)。
- 它确实有"两个输出头"(LM Head 出离散/CoT/子任务,Flow Head 出连续动作),也确实有 MoE(Vision-Language FFN / Action FFN),但 MoE 的多专家是同一主干内由静态路由按模态分流,共享同一套 self-attention,不构成两套以不同频率运行的独立系统。
- WALL-OSS 细读本身就把这点作为与 GR00T N1 的区别标签:"GR00T N1 走双系统/分层;WALL-OSS 主打单模型 Uni-CoT,把推理、子任务与连续动作压进同一可微前向"(wall-oss.md §6)。
- 所以:有 MoE ≠ 双系统;有两个输出头 ≠ 双系统。判据始终是"是否存在两套以不同频率运行、靠接口异步衔接的网络"。
反例 2:π0 的"动作专家"算不算双系统?——辨析
π0 把 VLM 主干 + 流匹配 action expert 用 MoE / 双权重组织在一起。这常被叫作"双系统",但严格按 ① 的判据,π0 更接近"单模型双权重",而非频率解耦的双系统:
- 动作专家是同一个 Transformer 一次前向里的一组独立权重,动作 token 走专家权重、图文 token 走主干权重(见 pi05.md §2.1.4 对 π0 双流结构的继承描述),梯度端到端回传,不是慢/快两条独立流水线。
- 它解决的是"连续动作如何与 VLM 共存"(模态/权重隔离),而不是"慢推理与快控制如何异步"(频率)。GR00T N1 细读也专门点名这一区别:"GR00T N1 用简单的 cross-attention 桥接两系统,区别于 π0 把'VLM 主干 + 动作专家'用 MoE 桥接的做法"(groot-n1.md §2.2 ⚠️ 辨析框)。
- 结论:π0 的动作专家是"双系统"思想的前身/弱形式——它把动作模块结构性地分出来(权重隔离 + 动作分块支撑高频块输出),但没有把它做成一个独立运行、独立频率的 System 1。把 π0 叫"双系统"是宽泛用法;严格意义上它是"带独立动作专家的单一 VLA"。Gemini Robotics 细读也把 π0 归为"本地 action expert、黑箱、单模型"一类,与自己的"云-端延迟拆分双系统"区分(gemini-robotics.md §5)。
一句话:双系统看的是"频率 + 两套网络 + 异步接口"三件套是否齐备。GR00T N1 / Helix / Gemini Robotics 齐备;π0(动作专家)缺"独立频率/独立网络";WALL-OSS 三件全无(单模型)。
⑤ 频率数字来源与可信度汇总
所有频率/延迟数字几乎都是厂商或作者自评 ⚠️,测试硬件与口径互不相同,禁止横比。逐条标注来源如下:
| 数字 | 来源与口径 | 标注 |
|---|---|---|
| GR00T N1 System 2 ~10 Hz | NVIDIA 自评,L40 GPU 上 Eagle-2 VLM(groot-n1.md §2.1) | ⚠️ 自评 |
| GR00T N1 System 1 ~120 Hz / 一块 16 步动作约 63.9ms | NVIDIA 自评,L40 bf16 采样(groot-n1.md §2、图注) | ⚠️ 自评 |
| Helix System 2 7–9 Hz / System 1 200 Hz / 35 DoF | Figure 新闻稿自报,非同行评审(报告 §2.3) | ⚠️ 自评 |
| Gemini Robotics 云端 query→resp <160ms / 端到端 ~250ms / 等效 50 Hz | Google DeepMind 自评(gemini-robotics.md §2.2) | ⚠️ 自评 |
| π0.5 底层 50 Hz 下发目标位姿(PD 跟踪) | PI 自评(pi05.md §2.1.3 / §2.4) | ⚠️ 自评 |
| π0.7 最大推理延迟 ~240ms(社区报最坏 ~127ms,口径不同) | PI 自评 + 二手,口径不一 | ⚠️ 待核 |
| 各模型"System 1 真机持续频率"的独立第三方实测 | 无 | 待核 |
通用警示:上述模型(GR00T 系除开放权重外)多为自评、闭源、缺独立复现;频率是设计/理想口径,真机端到端持续频率受相机、通信、控制器拖累,普遍无第三方实测——引用频率时务必带"⚠️ 自评 / 待核"。
